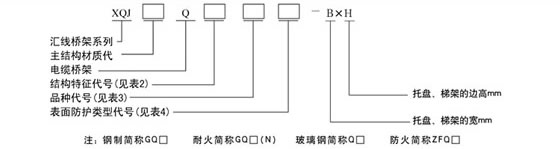

电缆桥架型号表示方法
表1 桥架主结构材质及代号
|
材 质 |
钢 制 |
铝 制 |
玻璃钢 |
其 它 |
|
代 号 |
G
|
L
|
8
|
|
表2 结构特征代号
|
名 称 |
代 号 |
名 称 |
代 号 |
|
槽 式 |
C
|
双边槽式 |
DC
|
|
有孔托盘 |
P
|
双边有孔托盘 |
DP
|
|
梯 架 |
T
|
双边梯架 |
DT
|
|
组装式托盘 |
Z
|
其 它 |
-
|
表3 主要品种代号
|
序 号 |
名 称 |
符 号 |
序 号 |
名 称 |
符号 |
|
1
|
直线段 |
|
7
|
上垂直三通 |
3B
|
|
2
|
水平弯通
|
|
8
|
下垂直三通 |
|
|
3
|
水平三通 |
|
9
|
上垂直四通 |
4B
|
|
4
|
水平四通 |
|
10
|
上平异径接头
|
|
|
5
|
垂直上弯通
|
2B
|
11
|
下平异径接头
|
5B
|
|
6
|
垂直下弯通
|
|
|
|
|
表4 电缆桥架的防护类型和相应的使用环境条件等级
|
防护类别 |
防护类型代号 |
使用环境条件等级 |
|
普通型 |
J
|
3K |
|
湿热型 |
TH
|
3K |
|
防中等腐蚀型 |
F1
|
3K |
|
防强腐蚀型
|
F2
|
3K |
|
户外型 |
W
|
4K2/ |
|
耐火型 |
N
|
消防线路中 |
电缆桥架规格特征：
| 系列 | XQJ：表示电缆桥架系列 DJ：表示大跨距系列 |
| 形式 | 表示结构形式（用中文第一个汉字拼音的大写字母） T为梯架式，P为托盘式，C为槽式，ZH为组合式 |
| 类别 | 表示类别种类序号（用阿拉伯数字或英文字母表示） |
| 规格 | 表示规格或规格序号（用阿拉伯数字表示） |
电缆桥架代号说明：
| 代号 | 部件名称 |
|---|---|
| XQJ | 电缆桥架 |
| XQJ-J | 梯级式 |
| XQJ-P | 托盘式 |
| XQJ-C | 槽式 |
| XQJ-ZH | 组合式 |
| XQJ-H | 桁架式梯架 |
| XQJ-L | 立柱 |
| XQJ-LT | 支柱接头 |
| XQJ-T | 托臂 |
| XQJ-CJ | 垂直引上架 |
| XQJ-CJ1 | 横梁 |
| XQJ-CJ2 | 垂直引上架固定板 |
| XQJ-CJ3 | 引上架固定板垫片 |
| XQJ-Y | 引下管 |
| XQJ-Y1 | C型配制组件 |
| XQJ-Y2 | 按钮接盘 |
| XQJ-Y3 | 直管 |
| XQJ-Y4 | 弯管 |
| XQJ-Y5 | A、B、D配制组件 |
| XQJ-Y6 | 管接头 |
| XQJ-Y7 | 管座 |
| XQJ-GB | 盖板 |
| XQJ-TPC | 连接件 |
| XQJ-GZ | 滚柱 |
| XQJ-GL | 转向滚轮 |
| XQJ-MT | 膨胀螺栓 |
