《房屋建筑室内装修设计》图例及符号
一、建筑室内装饰装修设计图例及符号
1、常用线型
建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。
|
名 称 |
线 型 |
线 宽 |
一 般 用 途 | |||||
|
实 线 |
粗 |
|
b |
1、平、剖面图中被剖切的主要建筑
构造和装饰装修构造的轮廓线； 2、建筑室内装饰装修立面图的外轮廓线； 3、建筑室内装饰装修构造详图中被剖切的轮廓线； 4、建筑室内装饰装修详图中的外轮廓线； 5、平、立、剖面图的剖切符号 （注：地平线线宽可用1.5b，图名线线宽可用2b） | ||||
|
中 |
|
0.5b |
平面图、剖立面图中除被剖切轮廓线外的可见物体轮廓线 | |||||
|
细 |
|
0.25b |
图形和图例的填充线、尺寸线、尺寸界线、索引符号、标高符号、引出线等 | |||||
|
虚 线 |
中 |
|
0.5b |
1、表示被遮挡部分的轮廓线； 2、表示平面中上部的投影轮廓线； 3、预想放置的建筑或装修的构件； 4、运动轨迹 | ||||
|
细 |
|
0.25b |
表示内容与中虚线相同，适合小于0.5b的不可见轮廓线 | |||||
|
单点长划线 |
|
0.25b |
中心线、对称线、定位轴线 | |||||
|
折断线 |
|
0.25b |
不需要画全的断开界线 | |||||
续表
|
波浪线 |
|
0.25b |
1、不需要画全的断开界线； 2、构造层次的断开界线 |
|
点 线 |
|
0.25b |
制图需要的辅助线 |
|
样条曲线 |
|
0.25b |
1、不需要画全的断开界线； 2、制图需要的引出线 |
|
云 线 |
|
0.25b |
1、圈出需要绘制详图的图样范围； 2、材料标注 |
图线的宽度b，宜从下列线宽系列中选取：1.0、0.7、0.5、
2、线宽组
|
线宽比 |
线宽组（mm） | |||
|
b |
1.0 |
0.7 |
0.5 |
0.35 |
|
0.75b |
0.75 |
0.53 |
0.38 |
0.26 |
|
0.5b |
0.5 |
0.35 |
0.25 |
0.18 |
|
0.3b |
0.3 |
0.21 |
0.15 |
0.11 |
|
0.25b |
0.25 |
0.18 |
0.13 |
0.09 |
|
0.2b |
0.2 |
0.14 |
0.1 |
0.07 |
注：同一张图纸内，各个不同线宽组中的细线，可统一采用较细的线宽组的细线。
3、
比 例
比例宜注写在图名的右侧或右侧下方，字的基准线应取平。比例的字高宜比图名的字高小一号或二号（图）。
(a) (b)
(c)
(d)
比例的注写
绘图采用的比例应根据图样内容及复杂程度选取。常用及可用比例应符合表的规定。
常用及可用的图纸比例
|
常用比例 |
1:1、1:2、1:5、1:10、1:20、1:25、1:50、1:75、1:100、1:150、1:200、1:250 |
|
可用比例 |
1:3、1:4、1:6、1:8、1:15、1:30、1：35、1:40、1:60、1：70、1:80、1：120、1:300、1:400、1:500 |
根据建筑室内装饰装修设计的不同部位、不同阶段的图纸内容和要求，绘制的比例宜在下表中选用。
各部位常用图纸比例表
|
比例 |
部 位 |
图纸内容 |
|
1:200～1:100 |
总平面、总顶面 |
总平面布置图、总顶棚平面布置图 |
|
1:100～1:50 |
局部平面、局部顶棚平面 |
局部平面布置图、局部顶棚平面布置图 |
|
1:100～1:50 |
不复杂的立面 |
立面图、剖面图 |
|
1:50～1:30 |
较复杂的立面 |
立面图、剖面图 |
|
1:30～1:10 |
复杂的立面 |
立面放样图、剖面图 |
|
1:10～1:1 |
平面及立面中需要详细表示的部位 |
详图 |
二、建筑室内装饰装修设计工程中的各类符号
1、剖切符号
建筑室内装饰装修设计工程中的剖切符号与房屋建筑工程相同，在此不再重复。
2、索引符号、

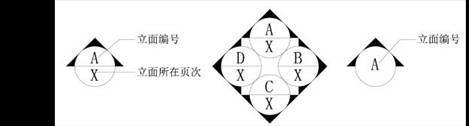

（1）、表示室内立面在平面上的位置及立面图所在页码，应在平面图上使用立面索引符号，如下图：
(a) (b) (c)
(d)
(e)
立面索引符号
（2）、表示剖切面在各界面上的位置及图样所在页码，应在被索引的界面图样上使用剖切索引符号，如下图：
剖切索引符号
（3）、表示局部放大图样在原图上的位置及本图样所在页码，应在被索引图样上使用详图索引符号，如下图：
(a)本页索引方式
(b)整页索引方式
(c)不同页索引方式
(d)标准图索引方式
图详图索引符号
（4）、表示各类设备（含设备、设施、家具、灯具等）的品种及对应的编号，应在图样上使用设备索引符号，如下图：
设备索引符号
3、 引 出 线
引出线起止符号可采用圆点绘制，也可采用箭头绘制（图）。起止符号的大小应与本图样尺寸的比例相一致。
(a)
(b)
引出线起止符号

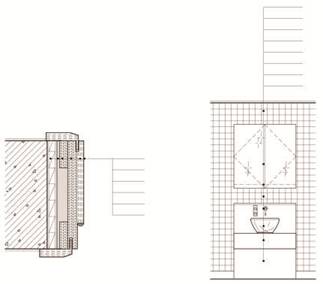

多层构造或多个部位共用引出线，应通过被引出的各层或各部分，并以引出线起止符号指出相应位置。引出线上的文字说明应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的规定（图）。
(a)多层构造共用引出线 (b)多个物象共用引出线
共用引出线示意
4、其 他 符 号

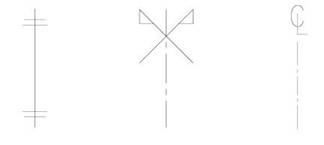

（1）、对称符号
对称符号由对称线和分中符号组成。对称线用细单点长划线绘制；分中符号用细实线绘制。分中符号的表示可采用两对平行线、上端为三角形的十字交叉线或英文缩写。采用平行线为分中符号时，应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的规定；采用十字交叉线为分中符号时，交叉线长度宜为
三类对称符号

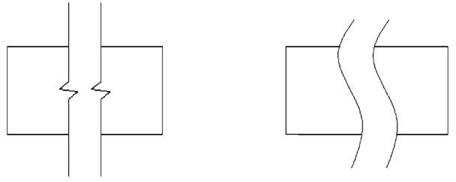

（2）连接符号
连接符号应以折断线或波浪线表示需连接的位。两部位相距过远时，连接符号两端靠图样一侧宜标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号。
A A
A
A
A A
A
A
(a)
(b)
连接符号

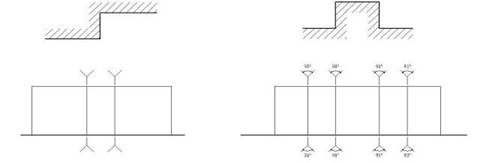

（3）转角符号
转角符号以垂直线连接两端交叉线并加注角度符号表示。转角符号用于表示立面的转折。
(a)
(b)
转角符号
5、标 高
建筑室内装饰装修设计的标高应标注该设计空间的相对标高，以楼地面装饰完成面为±0.00。标高符号可采用直角等腰三角形表示，也可采用涂黑的三角形或90º对顶角的圆，
(a)
(b)
(c)
(d)
(e)
(f)
各类标高标高符号
三、 常 用 建 筑 装 饰 装
修材 料 和 设 备 图 例
常用建筑装饰装修材料图例表
|
序号 |
名称 |
图例 |
备注 | ||
|
1 |
夯实土壤 |
|
———— | ||
|
2 |
砂砾石、 碎砖三合土 |
|
———— | ||
|
3 |
大理石 |
|
———— | ||
|
4 |
毛 石 |
|
必要时注明石料块面大小及品种 | ||
|
5 |
普通砖 |
|
包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘出图例线时，可涂黑 | ||
|
6 |
轻质砌块砖 |
|
指非承重砖砌体 | ||
|
7 |
轻钢龙骨纸面石膏板 隔
墙 |
|
注明隔墙厚度 | ||
|
8 |
饰 面 砖 |
|
包括铺地砖、马赛克、陶瓷锦砖等 | ||
|
9 |
混 凝 土 |
|
1、指能承重的混凝土及钢筋混凝土； 2、各种强度等级、骨料、添加剂的混凝土； 3、在剖面图上画出钢筋时，不画图例线； 4、断面图形小，不易画出图例线时，可涂黑 | ||
|
10 |
钢筋混凝土 |
| |||
|
11 |
多孔材料 |
|
包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等 | ||
|
12 |
纤维材料 |
|
包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等 | ||
|
13 |
泡沫塑料 材料 |
|
包括聚苯乙烯、聚乙烯、聚氨脂等多孔聚合物类材料 | ||
|
14 |
密 度 板 |
|
注明厚度 | ||
续表
|
15 |
实
木 |
|
1、
上图为垫木、木砖或木龙骨，表面为粗加工； 2、
下图木制品表面为细加工； 3、
所有木制品在立面图中能见到细纹的，均可采用下图例 | ||
|
| |||||
|
16 |
胶 合 板 |
|
注明厚度、材种 | ||
|
| |||||
|
17 |
木 工 板 |
|
注明厚度 | ||
|
18 |
饰 面 板 |
|
注明厚度、材种 | ||
|
19 |
木 地 板 |
|
注明材种 | ||
|
20 |
石 膏 板 |
|
1、注明厚度； 2、注明纸面石膏板、布面石膏板、防火石膏板、防水石膏板、圆孔石膏板、方孔石膏板等品种名称 | ||
|
21 |
金 属 |
|
1、包括各种金属，注明材料名称； 2、图形小时，可涂黑 | ||
|
22 |
液 体 |
断面 |
———— | ||
|
平面 | |||||
|
23 |
玻 璃 砖 |
|
1、为玻璃砖断面； 2、注明厚度 | ||
|
24 |
橡 胶 |
|
注明天然或人造橡胶 | ||
|
25 |
普通玻璃 |
断面 |
———— | ||
|
立面 | |||||
|
26 |
磨砂玻璃 |
|
为玻璃立面，应注明材质、厚度 | ||
|
27 |
夹层（夹绢、夹纸）玻璃 |
|
为玻璃立面，应注明材质、厚度 | ||
|
28 |
镜 面 |
|
为镜子立面，应注明材质、厚度 | ||
续表
|
29 |
塑 料 |
|
包括各种软、硬塑料及有机玻璃等，应注明厚度 |
|
30 |
胶 |
|
应注明胶的种类、颜色等 |
|
31 |
地 毯 |
|
为地毯剖面，应注明种类 |
|
32 |
防水材料 |
|
构造层次多或比例大时，应采用上图 |
|
| |||
|
33 |
粉 刷 |
|
采用较稀的点 |
|
34 |
窗 帘 |
|
箭头所示为开启方向 |
建筑构造、装饰构造、配件图例表
|
序号 |
名称 |
图例 |
备注 |
|
1 |
检查孔 |
|
左图为明装检查孔 右图为暗藏式检查孔 |
|
2 |
孔 洞 |
|
———— |
|
3 |
门 洞 |
|
h为门洞高度 w为门洞宽度 |
给排水图例
|
序号 |
名 称 |
图 例 |
序号 |
名 称 |
图 例 |
|
1 |
生
活 给 水 管 |
|
9 |
方形地漏 |
|
|
2 |
热
水 给 水 管 |
|
10 |
带洗衣机插口地漏 |
|
|
3 |
热
水 回 水 管 |
|
11 |
毛
发 聚 集 器 |
|
|
4 |
中
水 给 水 管 |
|
12 |
存 水 湾 |
|
|
5 |
排水明沟 |
|
13 |
闸 阀 |
|
|
6 |
排水暗沟 |
|
14 |
角
阀 |
|
续表
|
7 |
通 气 帽 |
|
15 |
截 止 闸 |
|
|
8 |
圆形地漏 |
|
—— |
—— |
———— |
灯光照明图例
|
序号 |
名 称 |
图 例 |
序号 |
名 称 |
图 例 |
|
1 |
艺术吊灯 |
|
8 |
格栅射灯 |
|
|
2 |
吸 顶 灯 |
|
9 |
300×1200 日光灯盘 日光灯管以虚线表示 |
|
|
3 |
射 墙 灯 |
|
10 |
600×600 日光灯盘 日光灯管以虚线表示 |
|
|
4 |
冷光筒灯 |
|
11 |
暗 灯 槽 |
|
|
5 |
暖光筒灯 |
|
12 |
壁
灯 |
|
|
6 |
射
灯 |
|
13 |
水 下 灯 |
|
|
7 |
轨道射灯 |
|
14 |
踏 步 灯 |
|
。
消防、空调、弱电图例
|
序号 |
名 称 |
图
例 |
序号 |
名 称 |
图
例 |
|
1 |
条形风口 |
|
15 |
电视 器件箱 |
|
|
2 |
回风口 |
|
16 |
电视接口 |
|
|
3 |
出风口 |
|
17 |
卫星电视出线座 |
|
|
4 |
排气扇 |
|
18 |
音响出线盒 |
|
|
5 |
消防出口 |
|
19 |
音响系统分线盒 |
|
|
6 |
消火栓 |
|
20 |
电脑分线箱 |
|
|
7 |
喷淋 |
|
21 |
红外双鉴 探头 |
|
|
8 |
侧喷淋 |
|
22 |
扬声器 |
|
|
9 |
烟感 |
|
23 |
吸顶式扬声器 |
|
|
10 |
温感 |
|
24 |
音量控制器 |
|
|
11 |
监控头 |
|
25 |
可视对讲室内主机 |
|
|
12 |
防火卷帘 |
|
26 |
可视对讲室外主机 |
|
|
13 |
电脑接口 |
|
27 |
弱电过路接线盒 |
|
|
14 |
电话接口 |
|
—— |
—— |
———— |
开关、插座图例
|
序号 |
名称 |
图例 |
序号 |
名称 |
图例 |
|
1 |
插座面板 （正立面） |
|
15 |
带开关防溅 二三极插座 |
|
|
2 |
电话接口 （正立面） |
|
16 |
三相四极 插座 |
|
|
3 |
电视接口 （正立面） |
|
17 |
单联单控 翘板开关 |
|
|
4 |
单联开关 （正立面） |
|
18 |
双联单控 翘板开关 |
|
|
5 |
双联开关 （正立面） |
|
19 |
三联单控 翘板开关 |
|
|
6 |
三联开关 （正立面） |
|
20 |
四联单控 翘板开关 |
|
|
7 |
四联开关 （正立面） |
|
21 |
声控开关 |
|
|
8 |
地插座 （平 面） |
|
22 |
单联双控 翘板开关 |
|
|
9 |
二极 扁圆插座 |
|
23 |
双联双控 翘板开关 |
|
|
10 |
二三极 扁圆插座 |
|
24 |
三联双控 翘板开关 |
|
|
11 |
二三极 扁圆地插座 |
|
25 |
四联双控 翘板开关 |
|
|
12 |
带开关 二三极插座 |
|
26 |
配电箱 |
|
|
13 |
普通型三极插座 |
|
27 |
弱电综合 分线箱 |
|
|
14 |
防溅二三极 插座 |
|
28 |
电话分线箱 |
|
